VIC100 – Type N / socle B
Antenne GPS L1 active avec connecteur de type N et socle de fixation « B » inclus, principalement conçue pour la temporisation et la synchronisation dans de nombreux secteurs d'activités. L'antenne de la série VIC100 procure un filtrage avancé et une immunité au brouillage ainsi qu’une meilleure protection contre la foudre*.
* Voir les spécifications individuelles.

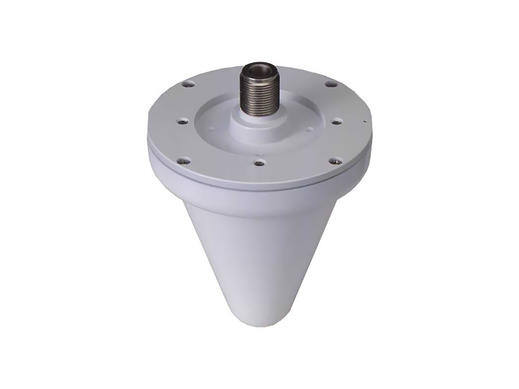

- Connecteur de type N avec socle de fixation « B » inclus
- Élément diélectrique passif d'antenne à plaque
- Amplificateur à faible bruit actif / filtre - montage sur circuit imprimé

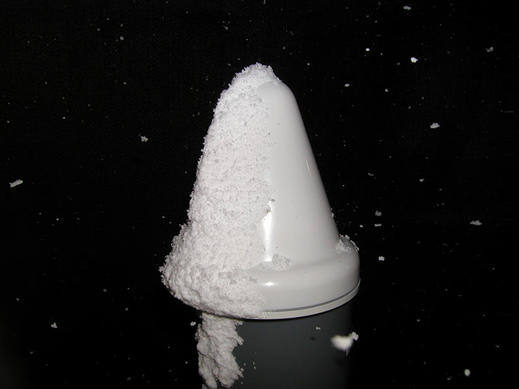

- Radôme supérieur conique en plastique et radôme inférieur en aluminum moulé
Spécifications de produits
| No de modèle | CCAH32ST04 |
|---|---|
| Antenne - spécifications générales | ----------------------------------------------------- |
| Polarisation | Circulaire droite |
| Bande passante | 1575,42 +/- 1,023 MHz |
| Alimentation | 5 +/- 0.5 V c.c. |
| Courant de fonctionnement | 20 mA (typique), 27 mA (maximum) |
| Gain total | 38 dB (typique) / 30 dB (minimum) à un angle d'élévation de 90° |
| Atténuation (antenne) | 60 dB (typique) à 1575,42 +/- 50 MHz |
| Sortie ROS | 1,5 (typique), 2,5 (maximum) |
| Impédance | - |
| Protection contre la foudre | 80 V (typique), norme CEI1000-4-5 |
| Étanche à l’eau / poussière | - |
| Antenne passive | ----------------------------------------------------- |
| Gain | 3,0 dBi (minimum) à un angle d'élévation de 90° / -10 dBi (minimum) à un angle d'élévation de 0° |
| Rapport axial | 3 dB (typique) |
| Filtre / AFB (amplificateur à faible bruit) | ----------------------------------------------------- |
| Bande passante 3 dB | 1575,42 +/- 1,023 MHz (minimum) |
| Variation | 1,0 dB (maximum) mesuré selon la bande L1 |
| Gain (typique) | 35 dB |
| Atténuation (filtre) | 60 dB (typique) à 1575,42 +/- 50 MHz |
| Facteur de bruit | 1,8 dB (typique), 2,2 dB (maximum) |
| Point de compression 1 dB | - |
