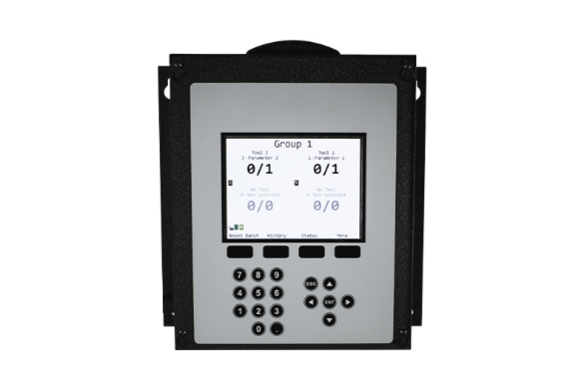

Assembly Tool Controllers - Assembly tool controllers product page image

Contrôleurs d’outils d’assemblage

Assurez une vérification supérieure des erreurs tout en améliorant la productivité et le contrôle de la qualité sur votre chaîne de montage. Les contrôleurs d'assemblage à un ou plusieurs outils de Panasonic offrent une capacité d'extension qui vous permet de programmer jusqu'à 16 outils, simultanément ou séquentiellement avec les séries EYFR03 et EYFR04. Obtenez la polyvalence que votre processus de production exige. Offrez une vérification des erreurs et un contrôle de la qualité évolués ainsi qu’une productivité accrue pour toute chaîne de montage, tout en éliminant définitivement les erreurs d'assemblage.
Service des ventes

  • Contrôleurs à 1, 2 et 16 outils disponibles
  • Vérification des erreurs avec plusieurs outils programmables Panasonic
  • Programmation simultanée ou séquentielle d’un maximum de 16 outils Panasonic avec communication bidirectionnelle
  • Plusieurs protocoles de communication disponibles pour la collecte de données : protocole libre, Ethernet IP, Toolsnet, ProfiBus, ProfiNet, E/S numériques, PFCS
  • Rétroaction visuelle et sonore pour l'opérateur

Caractéristiques supplémentaires

  • Communication sans fil sécurisée 802.15.4 avec une portée maximale de 10 m (33 pi)
  • Compatibilité avec les outils de fixation HS-Technik (offert en option)
  • Tous les contrôleurs ont la capacité de mise en réseau
  • Activation/désactivation de l’outil
  • Collecte des données de couple et d’angle
  • Communication bidirectionnelle pour la sélection des paramètres depuis le contrôleur
No de modèle Description Protocoles
EYFR02B Contrôleur à 1 outil avec E/S discrètes Libre, ToolsNet, Ethernet / IP
EYFR02N Contrôleur à 2 outils avec E/S réseau et discrètes - 2 entrées / 4 sorties Libre, ToolsNet, Ethernet / IP
EYFR03A Contrôleur à 16 outils avec ACL couleur, clavier, E/S discrètes, compatible avec E/S externes Libre, ToolsNet, Profinet, PFCS, Toyota, libre série, Ethernet / IP
EYFR03B Contrôleur à 16 outils avec ACL couleur, clavier, compatible avec E/S externes Libre, ToolsNet, Profinet, PFCS, Toyota, libre série, Ethernet / IP
EYFR04A Contrôleur à 16 outils - multiposte (16 outils divisés en 4 postes pour toute configuration) Libre, ToolsNet, Profinet, PFCS, Toyota, libre série, Ethernet / IP

Surveillance du contrôle de la qualité

Grâce à ses outils et contrôleurs très efficaces, Panasonic offre un système de contrôle de la qualité fiable. Des fonctions programmables évoluées vous permettent de peaufiner le réglage de l'outil pour répondre aux besoins de presque toutes les applications. Cela contribue à améliorer l'automatisation, l'assurance qualité et l'efficacité de votre usine.

Autoapprentissage pour une connexion simple des outils

La connexion d'un outil électroportatif au contrôleur est simple avec la fonction d’autoapprentissage. Sur pression du bouton « LEARN », le contrôleur balaie la zone pour trouver un nouvel outil. Dès qu’un outil est trouvé, le contrôleur crée automatiquement un lien sécurisé avec l’outil. Il crée aussi automatiquement une programmation de base, ce qui permet un usage immédiat de l’outil.

Indicateur visuel pour l’opérateur

Réduisez le temps total du processus d’assemblage pour l’opérateur avec un signal visuel de OK/NOK et un état de lot complété. L’affichage très visible peut être vu à plus de 20 pieds. La tonalité réglable peut atteindre jusqu’à 85 dB pour signaler à l’opérateur que la fixation est réussie ou non. Ces rétroactions visuelles et auditives aident l’opérateur à savoir s’il peut passer à la prochaine fixation ou arrêter et reprendre le travail.

Vérification des erreurs | détrompeurs

Réduisez la quantité de défectuosités en intégrant le contrôleur d’assemblage (CA) et bénéficiez d’un niveau de sécurité supérieur grâce à la vérification évoluée des erreurs. Fonctionnalités offertes :

  • Résultats OK/NOK
  • Réglage du couple
  • Rétroaction visuelle et sonore
  • Séquencement des outils
  • Détection d'erreur de décélération
  • Prévention du resserrage
  • Comptage des lots
  • Mode douille longue
  • Contrôle de vitesse variable

Réglages des communications bidirectionnelles

Créez des stratégies de fixation en modifiant automatiquement les réglages de l’outil. Les réglages des outils peuvent être contrôlés à la fois par la télécommande et le contrôleur et sont compatibles avec les modes paramètres, groupe et travail. Les outils OK/NOK clignotent pour informer l'utilisateur des outils actifs dans la séquence et indiquer la fin de chaque fixation. Les outils peuvent être verrouillés pour empêcher leur utilisation après la fin du lot et/ou lorsqu'ils ne sont pas utilisés et peuvent être réactivés en cas de besoin.

Contrôleurs d’assemblage à outils et postes multiples

Un contrôleur à plusieurs outils de la série EYFR03 permet à un maximum de 16 outils de communiquer simultanément via une connexion sécurisée. La fonction multiposte du contrôleur de la série EYFR04 permet d'utiliser un contrôleur sur 4 postes de travail pour configurer 16 outils dans n'importe quelle combinaison.

Logiciel de programmation du contrôleur d’assemblage

Le logiciel Assembly Manager est un logiciel convivial pour la programmation des contrôleurs d’assemblage à outils multiples utilisant des connexions directes ou à distance. Le logiciel permet de consulter la page d'état en temps réel affichant le contrôleur actif et offrant des liens rapides pour la programmation de base des outils sans fil de Panasonic. Créez, sauvegardez ou restaurez facilement et rapidement les réglages du contrôleur quelques secondes après votre connexion au contrôleur d’assemblage.

Garantissez la qualité du produit avec la vérification

La traçabilité des pièces joue un rôle important dans l’assurance qualité en permettant de documenter les étapes du processus d’assemblage. Les contrôleurs de Panasonic fournissent plusieurs possibilités en matière de collecte de données. Les données de couple envoyées par l’outil au contrôleur peuvent être associées au numéro de série, captées par l’automate programmable ou le lecteur de code à barres, puis stockées pour une consultation ultérieure ou envoyées à un serveur.

Fonction antivol à distance et hors de portée de l’outil

Un signal de données très fiable peut être transmis si l'outil se trouve à moins de 10 m (33 pi) du contrôleur d'assemblage et s'il n'y a pas d’obstacle entre l'outil et le contrôleur. Dans le cas où la communication sans fil ne peut pas être établie entre l'outil et le contrôleur, l'outil sera désactivé et ne pourra pas être utilisé. Cette fonction est réglée sur le boîtier de l'outil à l’aide de la télécommande.

Numéros des modèles disponibles

EYFR02B, EYFR02N, EYFR03A, EYFR03B, EYFR04A
